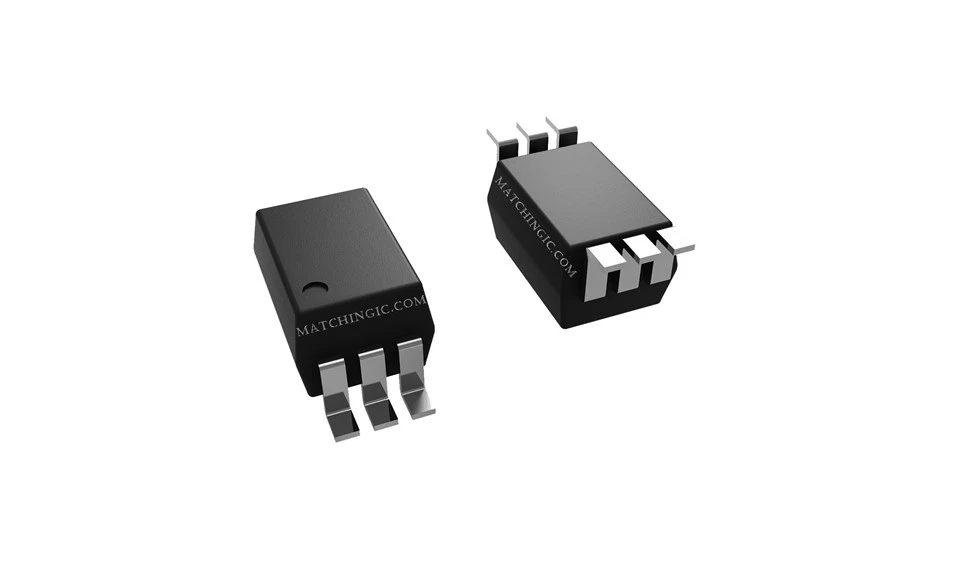

TLP2761(D4-TP,E(T OPTOCOUP DE SORTIE LOGIQUE HAUTE VITESSE
Description
Paramètres techniques
Produits connexes :
|
Pièce Fabricant |
TLP2761 |
TLP2761(D4-LF4,E |
TLP2761(D4-TP,E(O |
TLP2761(D4-TP,E(T |
TLP2761(D4-TP4,E |
|
Action |
40000 |
40000 |
40000 |
40000 |
40000 |
|
Statut du produit |
Actif |
Actif |
Actif |
Actif |
Actif |
|
Nombre de canaux |
2 |
2 |
2 |
2 |
2 |
|
Tension - Isolation |
5 000 Vrms |
5 000 Vrms |
5 000 Vrms |
5 000 Vrms |
5 000 Vrms |
|
Immunité transitoire en mode commun (min) |
20kV/μs |
20kV/μs |
20kV/μs |
20kV/μs |
20kV/μs |
|
Type d'entrée |
CC |
CC |
CC |
CC |
CC |
|
Type de sortie |
Mât totémique |
Mât totémique |
Mât totémique |
Mât totémique |
Mât totémique |
|
Courant - Sortie / Canal |
10 mA |
10 mA |
10 mA |
10 mA |
10 mA |
|
Débit de données |
15 Mo |
15 Mo |
15 Mo |
15 Mo |
15 Mo |
|
Délai de propagation tpLH / tpHL (Max) |
80ns, 80ns |
80ns, 80ns |
80ns, 80ns |
80ns, 80ns |
80ns, 80ns |
|
Tension - Direct (Vf) (Typ) |
1.5V |
1.5V |
1.5V |
1.5V |
1.5V |
|
Courant - DC Forward (If) (Max) |
10mA |
10 mA |
10 mA |
10 mA |
10 mA |
|
Tension - Alimentation |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
|
Température de fonctionnement |
-40 degrés ~ 125 degrés |
-40 degrés ~ 125 degrés |
-40 degrés ~ 125 degrés |
-40 degrés ~ 125 degrés |
-40 degrés ~ 125 degrés |
|
Colis/Caisse |
SDIP6(7,5x1,27) |
SDIP6(7,5x1,27) |
SDIP6(7,5x1,27) |
SDIP6(7,5x1,27) |
SDIP6(7,5x1,27) |
|
Emballer |
Bande et bobine (TR) |
Bande et bobine (TR) |
Bande et bobine (TR) |
Bande et bobine (TR) |
Bande et bobine (TR) |
Applications:
• Mise en réseau d'usine
• Interfaçage numérique haut débit pour les dispositifs d'instrumentation et de contrôle
• Cartes d'interface E/S
Description générale:
Le TLP2761 se compose d'une diode électroluminescente GaA ℓAs à haut rendement couplée à des photodétecteurs intégrés à gain élevé et haute vitesse. Il est logé dans le boîtier SO6L. Ce photocoupleur garantit un fonctionnement jusqu'à 125 et sur des alimentations de 2,7 V à 5,5 V. Le TLP2761 garantissant un faible courant d'alimentation de 1 mA (ICCL/ICCH), et un courant d'entrée à faible seuil (IFHL) de 1,6 mA (T a=125 degrés), il contribue aux économies d'énergie des appareils. Il peut piloter directement à partir d'un micro-ordinateur pour un faible courant d'entrée. Le TLP2761 dispose d'un blindage Faraday interne qui offre une immunité transitoire en mode commun garantie de ±20 kV/µs.
