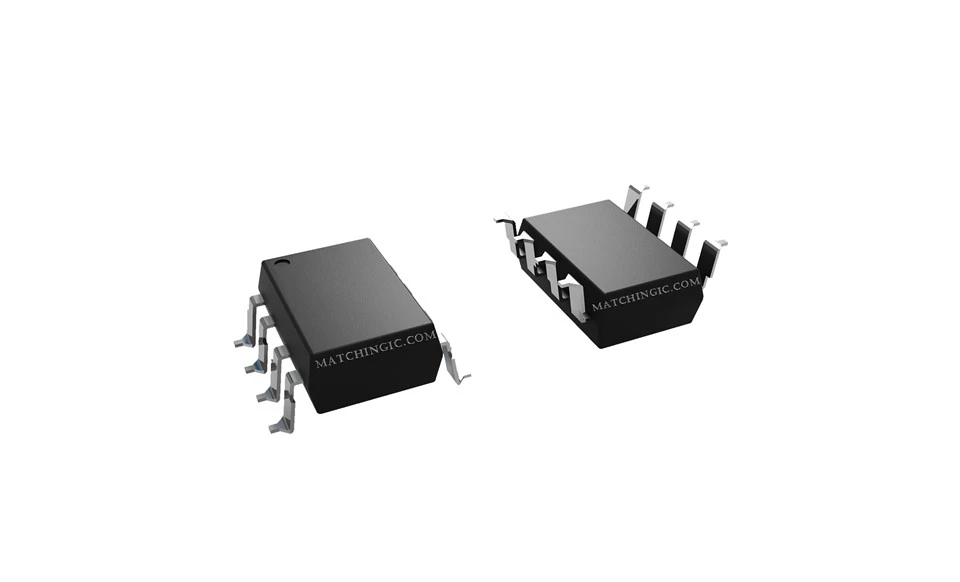

HCNW3120-500E

HCNW3120-500E

Fonctionnant de manière fiable dans une plage de températures industrielles de –40 degrés à 100 degrés, le HCNW3120-500E constitue un choix fiable et efficace pour diverses applications de l'industrie électronique.
Envoyez demande

Description

Paramètres techniques

Le pilote de grille optocoupleur HCNW{{0}}E apparaît comme une solution de pointe, caractérisée par un courant de sortie de crête maximal robuste de 2,5 A et un courant de sortie de crête minimum de 2,0 A. Avec une impressionnante réjection en mode commun (CMR) minimum de 25 kV/μs à VCM=1500 V, ce dispositif garantit une immunité élevée au bruit. Sa tension de sortie de bas niveau (VOL) maximale de 0,5 V élimine le besoin d'un entraînement de grille négatif, rationalisant ainsi la conception du système. Fonctionnant avec un courant d'alimentation maximum (ICC) de 5 mA, il équilibre performances et efficacité énergétique. L'inclusion d'une protection contre les sous-tensions (UVLO), une large plage de tension de fonctionnement de 15 à 30 volts et une vitesse de commutation maximale rapide de 500 ns améliorent encore sa polyvalence.

product-1267-944

Produits connexes:

Pièce Fabricant

HCNW3120-000E

HCNW3120-050E

HCNW3120-300E

HCNW3120-350E

HCNW3120-500E

HCNW3120-550E

Description

PILOTE MOSFET OPTOISO IGBT

PILOTE MOSFET OPTOISO IGBT

PILOTE MOSFET OPTOISO IGBT

PILOTE MOSFET OPTOISO IGBT

PILOTE MOSFET OPTOISO IGBT

PILOTE MOSFET OPTOISO IGBT

Action

50000

50000

50000

50000

50000

50000

État du produit

Actif

Actif

Actif

Actif

Actif

Actif

Technologie

Couplage optique

Couplage optique

Couplage optique

Couplage optique

Couplage optique

Couplage optique

Nombre de canaux

1

1

1

1

1

1

Tension - Isolation

5 000 Vrms

5 000 Vrms

5 000 Vrms

5 000 Vrms

5 000 Vrms

5 000 Vrms

Immunité transitoire en mode commun (min)

25kV/nous

25kV/nous

25kV/nous

25kV/nous

25kV/nous

25kV/nous

Délai de propagation tpLH / tpHL (Max)

500ns, 500ns

500ns, 500ns

500ns, 500ns

500ns, 500ns

500ns, 500ns

500ns, 500ns

Distorsion de largeur d'impulsion (max.)

300ns

300ns

300ns

300ns

300ns

300ns

Courant - Sortie haute, basse

2A, 2A

2A, 2A

2A, 2A

2A, 2A

2A, 2A

2A, 2A

Courant - Sortie de crête

2A

2A

2A

2A

2A

2A

Tension - Direct (Vf) (Typ)

1.6V

1.6V

1.6V

1.6V

1.6V

1.6V

Courant - DC Forward (If) (Max)

25 mA

25 mA

25 mA

25 mA

25 mA

25 mA

Tension - Alimentation de sortie

15 V ~ 30 V

15 V ~ 30 V

15 V ~ 30 V

15 V ~ 30 V

15 V ~ 30 V

15 V ~ 30 V

Température de fonctionnement

-40-C ~ 100-C

-40-C ~ 100-C

-40-C ~ 100-C

-40-C ~ 100-C

-40-C ~ 100-C

-40-C ~ 100-C

Colis/Caisse

DIP8 (9.0mm)

DIP8 (9.0mm)

CMS8 (9,0 mm)

CMS8 (9,0 mm)

CMS8 (9,0 mm)

CMS8 (9,0 mm)

Emballer

Tube

Tube

Bande et bobine (TR)

Bande et bobine (TR)

Bande et bobine (TR)

Bande et bobine (TR)



Applications:



• Pilotage de grille IGBT/MOSFET

• Moteurs CA/CC sans balais

•Onduleurs industriels

• Alimentations à découpage



Description:



Le HCPL-3120 contient une LED GaAsP tandis que le HCPL-J312 et le HCNW3120 contiennent une LED AlGaAs. La LED est couplée optiquement à un circuit intégré doté d'un étage de sortie de puissance. Ces optocoupleurs sont parfaitement adaptés à la commande d'IGBT et de MOSFET de puissance utilisés dans les applications d'onduleurs de commande de moteur. La plage de tensions de fonctionnement élevée de l'étage de sortie fournit les tensions de commande requises par les dispositifs contrôlés par la grille. La tension et le courant fournis par ces optocoupleurs les rendent parfaitement adaptés à la commande directe d'IGBT avec des valeurs nominales allant jusqu'à 1 200 V/100 A. Pour les IGBT avec des valeurs nominales plus élevées, la série HCPL-3120 peut être utilisée pour piloter un étage de puissance discret qui pilote la porte de l'IGBT. Le HCNW3120 a la tension d'isolation la plus élevée de VIORM=1414Vpeak dans la norme IEC/EN/DIN EN 60747-5-5. Le HCPL-J312 a une tension d'isolation de VIORM=1230Vpeak et le VIORM=630Vpeak est également disponible avec le HCPL-3120 (option 060).



PRUDENCE



Il est conseillé de prendre des précautions statiques normales lors de la manipulation et de l'assemblage de ce composant afin d'éviter tout dommage et/ou dégradation pouvant être induit par l'ESD.
