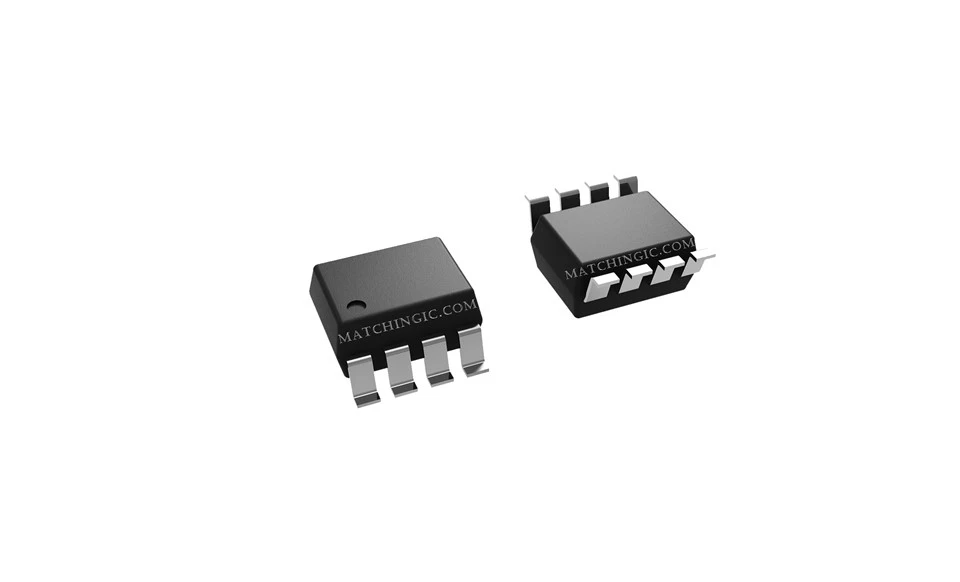

ADM3065EBR

·Bus de terrain industriels

·Contrôle de processus

·Automatisation des bâtiments

·Réseaux PROFIBUS

·Servomoteurs et codeurs de commande moteur

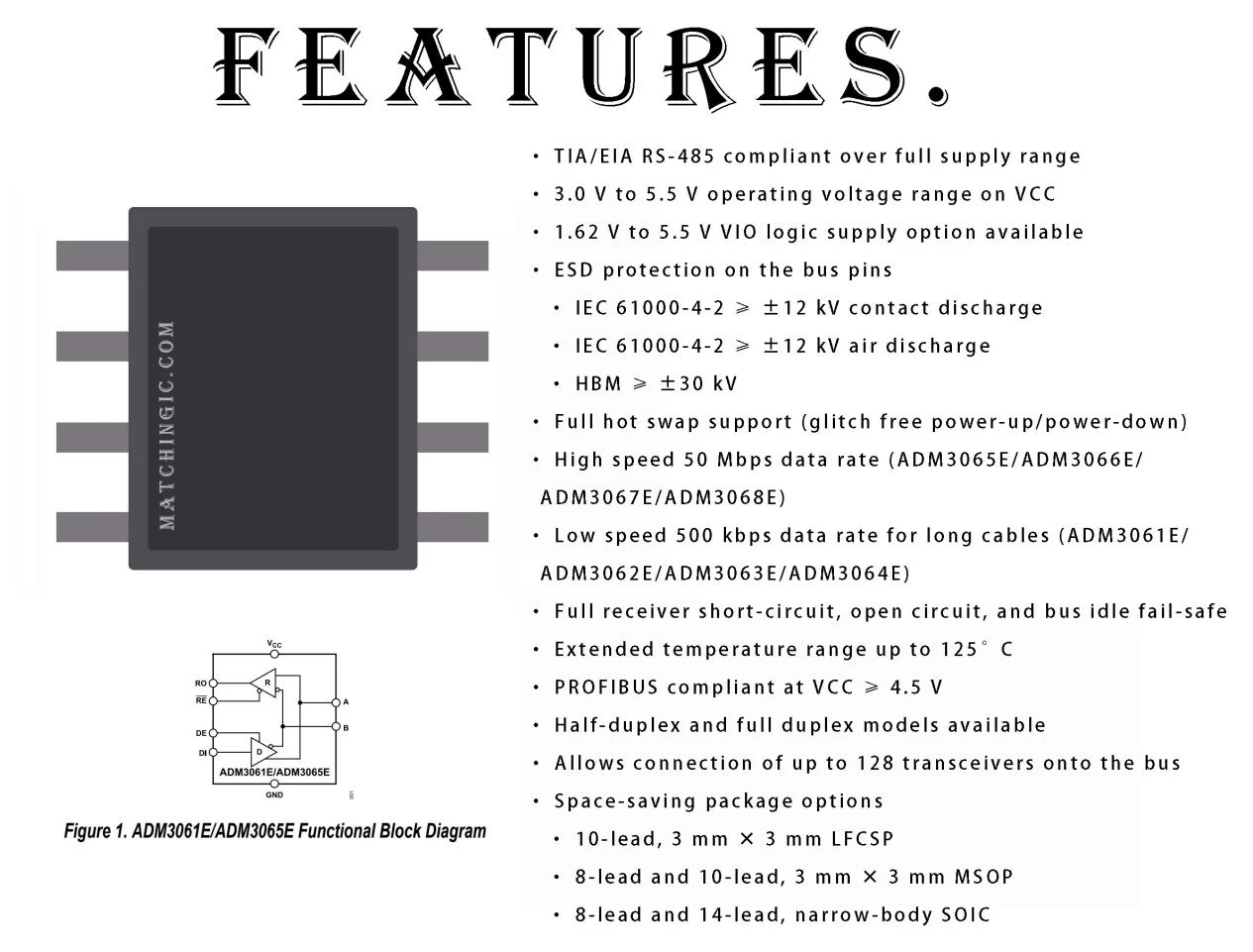

Les émetteurs-récepteurs ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E sont des émetteurs-récepteurs RS-485 protégés contre les décharges électrostatiques (ESD) de 3,0 V à 5,5 V, permettant aux appareils de résister à ±12 Le contact kV se décharge sur les broches du bus de l'émetteur-récepteur sans verrouillage ni dommage. Les ADM3062E/ADM3064E/ADM3066E/ADM3068E disposent d'une broche d'alimentation logique VIO qui permet une interface numérique flexible capable de fonctionner aussi bas que 1,62 V.

Les ADM3065E/ADM3066E/ADM3067E/ADM3068E sont adaptés à la communication de données bidirectionnelle à haut débit, 50 Mbps sur les lignes de transmission de bus multipoint. impédance d'entrée de charge unitaire qui permet jusqu'à 128 émetteurs-récepteurs sur un bus. Les modèles ADM3061E/ADM3062E/ADM3063E/ADM3064E offrent toutes les mêmes fonctionnalités que les modèles ADM3065E/ADM3066E/ADM3067E/ADM3068E à un faible débit de données de 500 kbit/s, adapté au fonctionnement sur de longs câbles.

Les ADM3061E/ADM3062E/ADM3065E/ADM3066E sont des émetteurs-récepteurs RS-485 semi-duplex, entièrement conformes à la norme PROFIBUS® avec une tension différentielle de bus augmentée de 2,1 V à VCC supérieure ou égale à 4,5 V. Les ADM3063E/ADM3064E/ADM3067E /ADM3068E sont des options d'émetteur-récepteur RS-485 en duplex intégral.

Les émetteurs-récepteurs RS-485 sont disponibles dans un certain nombre de boîtiers peu encombrants, notamment le boîtier 10-à l'échelle d'une puce à cadre de connexion de 3 mm × 3 mm (LFCSP) ; le mini boîtier à petit contour (MSOP) à 8 broches ou 10- broches, 3 mm × 3 mm ; et les 8-projets principaux ou 14-projets de petite taille standard à corps étroit (SOIC_N). Des modèles avec des plages de température de fonctionnement de −40 degrés à +125 degrés et de −40 degrés à +85 degrés sont disponibles. Une dissipation de puissance excessive provoquée par une contention du bus ou par un court-circuit de sortie est évitée par un circuit d'arrêt thermique. Si une augmentation significative de la température est détectée dans les circuits internes du pilote pendant des conditions de panne, cette fonction force la sortie du pilote dans un état d'impédance élevée. Les ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E garantissent une sortie logique élevée du récepteur lorsque les entrées du récepteur sont court-circuitées, ouvertes ou connectées à une ligne de transmission terminée avec tous les pilotes désactivés.
