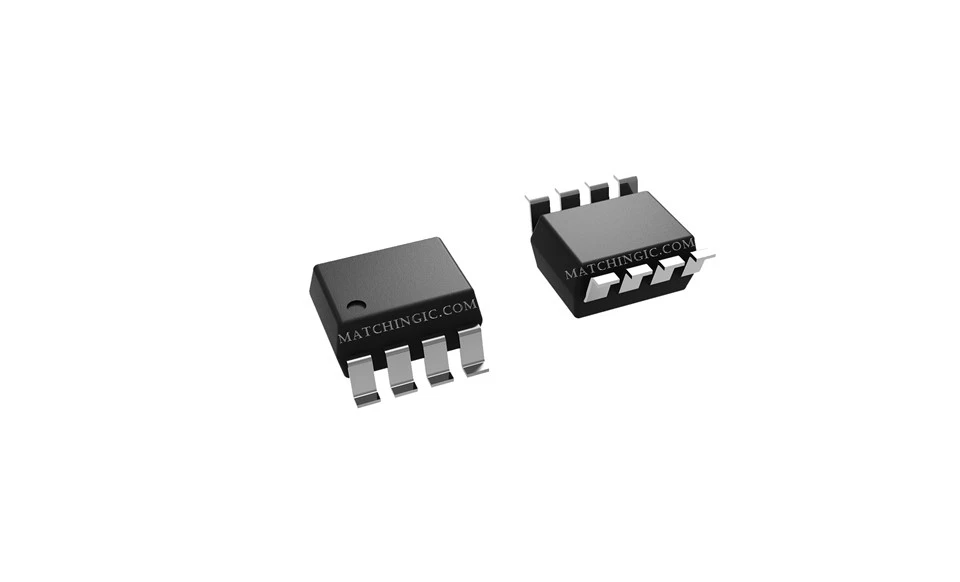

ADM1486AR

L'émetteur-récepteur ADM1486AR RS-485 est une solution de premier plan pour les équipements de terrain industriels. Il dépasse les normes EIA RS-485 et EIA RS-422 et offre un débit de données fulgurant de 30 Mbit/s, ce qui le rend parfait pour le contrôle et la surveillance en temps réel. Sa faible consommation d'énergie, son arrêt thermique et sa protection contre les courts-circuits garantissent un fonctionnement fiable et efficace dans les environnements industriels exigeants. Avec un décalage et un délai de propagation minimes, cet émetteur-récepteur garantit une synchronisation précise des données. De plus, il est recommandé pour les applications PROFIBUS et constitue une mise à niveau supérieure pour le SN65ALS1176, le tout dans un package SOIC principal 8- standard. En résumé, l'ADM1486AR est la quintessence de hautes performances, de conformité et de sécurité dans le domaine de la communication industrielle.

·Équipement de terrain industriel

L'ADM1486 est un émetteur-récepteur de ligne différentielle adapté à la communication de données bidirectionnelle à grande vitesse sur les lignes de transmission de bus multipoint. Il est conçu pour une transmission de données équilibrée, est conforme aux normes EIA RS-485 et RS-422 et est recommandé pour les applications PROFIBUS. La pièce contient un pilote de ligne différentielle et un récepteur de ligne différentielle. Le pilote et le récepteur peuvent être activés indépendamment. Lorsqu'ils sont désactivés ou mis hors tension, les sorties du pilote sont à haute impédance.

L'ADM1486 fonctionne à partir d'une seule alimentation de 5 V. La dissipation excessive de puissance provoquée par une contention du bus ou un court-circuit de sortie est évitée par la protection contre les courts-circuits et les circuits thermiques. Les circuits de protection contre les courts-circuits limitent le courant de sortie maximum à ± 200 mA en cas de défaut. Un circuit d'arrêt thermique détecte si la température de la puce dépasse 150 degrés et force les sorties du pilote dans un état d'impédance élevée dans ces conditions.

Jusqu'à 50 émetteurs-récepteurs peuvent être connectés simultanément sur un bus, mais un seul pilote doit être activé à la fois. Il est donc important que les autres conducteurs handicapés ne chargent pas le bus.

Pour garantir cela, le pilote ADM1486 présente une impédance de sortie élevée lorsqu'il est désactivé et lorsqu'il est hors tension. Cela minimise l'effet de charge lorsque l'émetteur-récepteur n'est pas utilisé. La sortie du pilote haute impédance est maintenue sur toute la plage de tension en mode commun de −7 V à +12 V.

Le récepteur contient une fonction de sécurité qui entraîne un état de sortie logique élevé si les entrées ne sont pas connectées (flottantes).

L'ADM1486 est fabriqué sur BiCMOS, un processus technologique mixte avancé combinant CMOS faible consommation avec une technologie bipolaire à commutation rapide. Toutes les entrées et sorties contiennent une protection contre les ESD ; toutes les sorties du pilote disposent d'une capacité élevée de courant de source et de puits. Une couche épitaxiale est utilisée pour se prémunir contre le verrouillage.

L'ADM1486 présente des temps de commutation, d'activation et de désactivation extrêmement rapides et étroitement adaptés. Les délais de propagation minimaux du pilote permettent la transmission à des débits de données allant jusqu'à 30 Mbps, tandis qu'une faible distorsion minimise les interférences EMI.

La pièce est entièrement spécifiée sur la plage de températures commerciale et industrielle et est disponible dans un package SOIC principal 8-.
