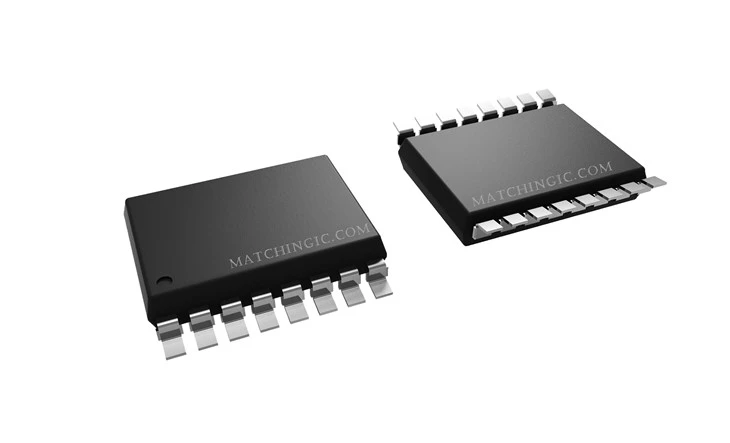

ADUM140E0BRWZ-RL

L'isolateur numérique ADUM140E0BRWZ-RL présente un délai de propagation maximal de 13 ns à 5 V et de 15 ns à 1,8 V, garantissant un délai minimal dans le transfert de données, ce qui le rend adapté aux applications sensibles au facteur temps.

Envoyez demande

Description

Paramètres techniques

L'isolateur numérique standard ADUM140E0BRWZ-RL est une solution robuste offrant une immunité transitoire en mode commun exceptionnelle à 100 kV/μs, une forte résistance au bruit, un faible délai de propagation et un débit de données garanti de 150 Mbps. Sa rétrocompatibilité et sa compatibilité avec les broches, ainsi qu'une traduction polyvalente de niveau 1,8 V à 5 V, le rendent adaptable à diverses configurations. Avec des options de sécurité, un fonctionnement à haute température jusqu'à 125 degrés et une qualification pour les applications automobiles, il allie fiabilité et performances. Dans un boîtier SOIC compact 16-plomb, cet isolateur conforme RoHS établit une nouvelle norme en matière de technologie d'isolation numérique.

product-1268-913

Produits connexes:

Pièce Fabricant	ADUM140E0BRQZ	ADUM140E0BRQZ-RL7	ADUM140E0BRWZ	ADUM140E0BRWZ-RL	ADUM140E0BRZ	ADUM140E0BRZ-RL7	ADUM140E0BRZ	ADUM140E0BRZ-RL7
Description	Isolateur numérique	Isolateur numérique	Isolateur numérique	Isolateur numérique	Isolateur numérique	Isolateur numérique	Isolateur numérique	Isolateur numérique
Action	30000	30000	30000	30000	30000	30000	30000	30000
État du produit	Actif	Actif	Actif	Actif	Actif	Actif	Actif	Actif
Technologie	Couplage capacitif	Couplage capacitif	Couplage capacitif	Couplage capacitif	Couplage capacitif	Couplage capacitif	Couplage capacitif	Couplage capacitif
Taper	Usage général	Usage général	Usage général	Usage général	Usage général	Usage général	Usage général	Usage général
Isolation de tension	3kVrms	3kVrms	3,75 kVrms	3,75 kVrms	3kVrms	3kVrms	3kVrms	3kVrms
Débit de données	150Mbps	150 Mbit/s	150 Mbit/s	150 Mbit/s	150Mbps	150 Mbit/s	150 Mbit/s	150 Mbit/s
Puissance isolée	Non	Non	Non	Non	Non	Non	Non	Non
Nombre de canaux	4	4	4	4	4	4	4	4
Entrées - Côté 1/Côté 2	4/0	4/0	4/0	4/0	4/0	4/0	4/0	4/0
Type de canal	Unidirectionnel	Unidirectionnel	Unidirectionnel	Unidirectionnel	Unidirectionnel	Unidirectionnel	Unidirectionnel	Unidirectionnel
Immunité transitoire en mode commun (min)	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs
Délai de propagation tpLH et tpHL (Max)	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns
Distorsion de largeur d'impulsion (max.)	3ns	3ns	3ns	3ns	3ns	3ns	3ns	3ns
Temps de montée/descente (type)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Tension - Alimentation	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
Température de fonctionnement	-40 degrés ~ 125 degrés	-40 degrés ~ 125 degrés	-40 degrés ~ 125 degrés	-40 degrés ~ 125 degrés	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C
Colis/Caisse	QSOP16 (en anglais seulement)	QSOP16 (en anglais seulement)	WSOP16	Les WSOP16	SOP16	SOP16 (en anglais seulement)	SOP16 (en anglais seulement)	SOP16 (en anglais seulement)
Emballer	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)

APPLICATIONS:

·Isolation multicanal à usage général

·Interface périphérique série (SPI)/isolation du convertisseur de données

·Isolation du bus de terrain industriel

DESCRIPTION GÉNÉRALE:

Les ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E1 sont des isolateurs numériques à quatre canaux basés sur la technologie iCoupler® d'Analog Devices, Inc. Combinant la technologie de semi-conducteur à oxyde métallique complémentaire (CMOS) à haute vitesse et de transformateur à noyau d'air monolithique, ces composants d'isolation offrent des caractéristiques de performances exceptionnelles supérieures aux alternatives telles que les dispositifs optocoupleurs et autres coupleurs intégrés. Le délai de propagation maximal est de 13 ns avec une distorsion de largeur d'impulsion inférieure à 3 ns en fonctionnement à 5 V. La correspondance des canaux est étroite à 3,0 ns maximum.

Les canaux de données ADuM140D/ADuM140E/ADuM141D/ADuM141E/ADuM142D/ADuM142E sont indépendants et sont disponibles dans une variété de configurations avec une tension de tenue de 3,0 kV rms ou 3,75 kV rms (voir le guide de commande). Les dispositifs fonctionnent avec une tension d'alimentation de chaque côté allant de 1,8 V à 5 V, offrant une compatibilité avec les systèmes à basse tension et permettant une fonctionnalité de conversion de tension à travers la barrière d'isolation.

Contrairement à d'autres alternatives d'optocoupleur, l'exactitude du courant continu est garantie en l'absence de transitions logiques d'entrée. Deux options de sécurité différentes sont disponibles, par lesquelles les sorties passent à un état prédéterminé lorsque l'alimentation d'entrée n'est pas appliquée ou que les entrées sont désactivées. Les ADuM140E1/ADuM141E1/ADuM142E1 sont compatibles au niveau des broches avec les ADuM1400/ADuM1401/ADuM1402.
