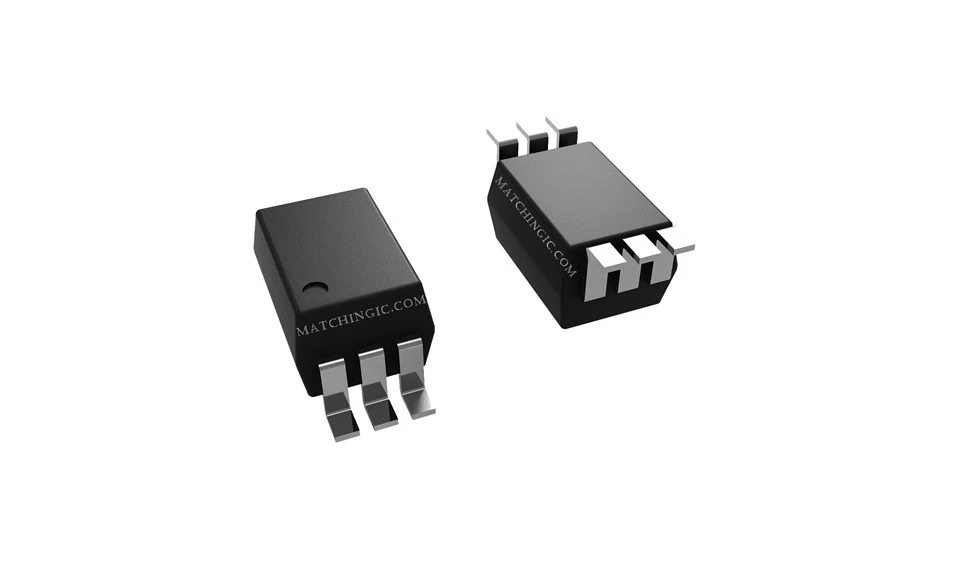

TLP5702(TP,E

Le TLP5702 est une solution robuste et polyvalente pour les applications exigeant précision et fiabilité dans le contrôle des dispositifs de puissance.

Envoyez demande

Description

Paramètres techniques

Le TLP5702 est un pilote de grille optocoupleur hautes performances doté d'une configuration de sortie totem, garantissant une intégrité efficace du signal pendant le contrôle des dispositifs d'alimentation. Avec un courant de crête de sortie impressionnant de ±2,5 A, cet appareil permet une commutation précise et fiable. Fonctionnant dans une large plage de températures (-40 à 110 degrés) et consommant un faible courant d'alimentation de 3,0 mA, le TLP5702 offre polyvalence et efficacité énergétique. Sa plage de tension d'alimentation de 15 à 30 V améliore la compatibilité avec divers systèmes. Le temps de propagation rapide du dispositif (200 ns maximum) et sa robuste immunité transitoire en mode commun (±30 kV/μs min) le rendent adapté aux applications de commutation à grande vitesse, tandis qu'une tension d'isolement de 5 000 Vrms assure la sécurité et la protection contre les boucles de terre.

product-1208-881

Produits connexes:

Pièce Fabricant	TLP5702	TLP5702(D4-LF4,E	TLP5702(D4-TP,E	TLP5702(D4-TP4,E	TLP5702(TP,E
Description	PILOTE MOSFET OPTOISO IGBT	PILOTE MOSFET OPTOISO IGBT	PILOTE MOSFET OPTOISO IGBT	PILOTE MOSFET OPTOISO IGBT	PILOTE MOSFET OPTOISO IGBT
Action	50000	50000	50000	50000	50000
État du produit	Actif	Actif	Actif	Actif	Actif
Technologie	Couplage optique	Couplage optique	Couplage optique	Couplage optique	Couplage optique
Nombre de canaux	1	1	1	1	1
Tension - Isolation	5 000 Vrms	5 000 Vrms	5 000 Vrms	5 000 Vrms	5 000 Vrms
Immunité transitoire en mode commun (min)	20kV/μs	20kV/μs	20kV/μs	20kV/μs	20kV/μs
Délai de propagation tpLH / tpHL (Max)	200ns, 200ns	200ns, 200ns	200ns, 200ns	200ns, 200ns	200ns, 200ns
Distorsion de largeur d'impulsion (max.)	50ns	50ns	50ns	50ns	50ns
Courant - Sortie élevée, faible	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A
Courant - Sortie de crête	2.5A	2.5A	2.5A	2.5A	2.5A
Tension - Direct (Vf) (Typ)	1.55V	1.55V	1.55V	1.55V	1.55V
Courant - DC Forward (If) (Max)	20mA	20mA	20mA	20mA	20mA
Tension - Alimentation de sortie	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V
Température de fonctionnement	-40 degrés ~ 110 degrés	-40 degrés ~ 110 degrés	-40 degrés ~ 110 degrés	-40 degrés ~ 110 degrés	-40 degrés ~ 110 degrés
Colis/Caisse	SDIP6(7,5x1,27)	SDIP6(7,5x1,27)	SDIP6(7,5x1,27)	SDIP6(7,5x1,27)	SDIP6(7,5x1,27)
Emballer	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)

Applications:

• Table de cuisson à induction et appareils électroménagers

• Onduleurs industriels

• Onduleurs de climatiseur

• Pilotes de grille MOSFET

• Pilotes de porte IGBT

Général:

Le TLP5702 est un photocoupleur dans un boîtier SO6L à 6- broches qui se compose d'une LED infrarouge couplée optiquement à une puce IC de photodétecteur haute vitesse intégrée à gain élevé. Il offre des performances et des spécifications garanties à des températures allant jusqu'à 110 degrés.

Le TLP5702 est physiquement plus petit/plus fin que celui d'un boîtier DIP 8- broches et est conforme aux normes de sécurité internationales pour l'isolation renforcée. Il fournit ainsi une solution à plus faible encombrement pour les applications nécessitant une certification aux normes de sécurité. Un écran antibruit interne offre une immunité transitoire en mode commun garantie de ±30 kV/µs.

Le TLP5702 est idéal pour les commandes de grille IGBT et MOSFET de puissance de petite et moyenne classe.
