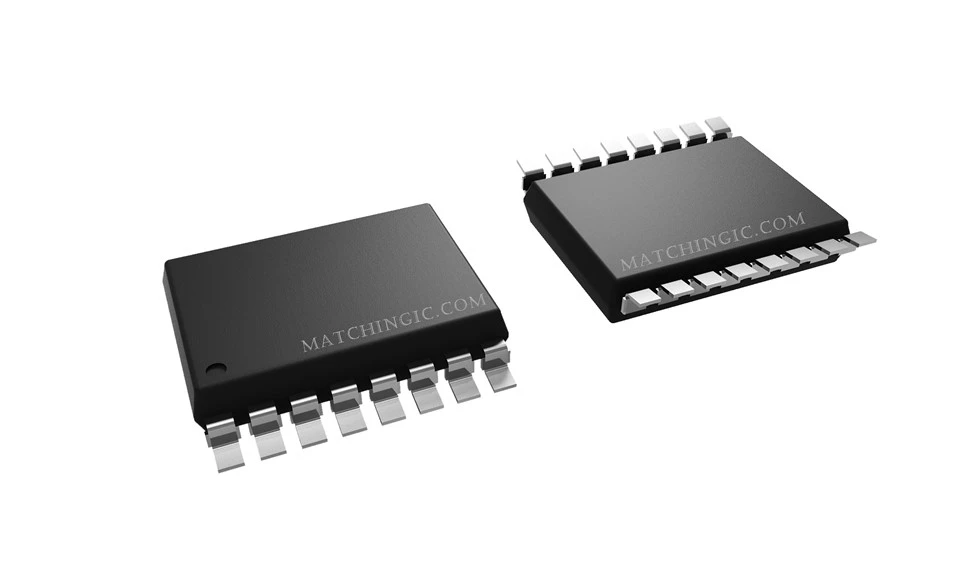

SI8238BD-C-ISR

Pour les applications exigeant le plus haut niveau de qualité et de fiabilité, le pilote de grille d'isolation SI8238BD-C-ISR est titulaire de la qualification AEC-Q100. Cette certification témoigne de sa durabilité et de son adéquation à une utilisation dans les applications automobiles.

Envoyez demande

Description

Paramètres techniques

Le pilote de grille d'isolation SI8238BD-C-ISR est une merveille technologique conçue pour fournir une large gamme d'applications avec des performances et une fiabilité exceptionnelles. Avec des fonctionnalités telles que des pilotes doubles isolés, des options de pilotes haute vitesse et low-side, une sortie de courant impressionnante, une immunité électromagnétique et une qualification AEC-Q100, il s'impose comme un choix de premier ordre pour les projets exigeants. Sa large plage de fonctionnement et ses emballages conformes à RoHS en font une solution polyvalente et respectueuse de l'environnement. Lorsque vous choisissez le SI8238BD-C-ISR, vous investissez dans un pilote qui allie innovation, fiabilité et flexibilité, établissant de nouvelles normes dans le monde des pilotes de grille d'isolation.

product-1269-1103

Produits connexes:

Pièce Fabricant	SI8238BD-C-AS	SI8238BD-C-ASR	SI8238BD-C-IS	SI8238BD-C-ISR
Description	DVR de porte ISO DGTL	DVR de porte ISO DGTL	DVR de porte ISO DGTL	DVR de porte ISO DGTL
Action	30000	30000	30000	30000
État du produit	Actif	Actif	Actif	Actif
Technologie	Couplage capacitif	Couplage capacitif	Couplage capacitif	Couplage capacitif
Nombre de canaux	2	2	2	2
Isolation de tension	5 000 Vrms	5 000 Vrms	5 000 Vrms	5 000 Vrms
Immunité transitoire en mode commun (min)	20kV/nous	20kV/nous	20kV/nous	20kV/nous
Délai de propagation tpLH / tpHL (Max)	60ns, 60ns	60ns, 60ns	60ns, 60ns	60ns, 60ns
Courant - Sortie haute, basse	2A, 4A	2A, 4A	2A, 4A	2A, 4A
Tension - Alimentation	9.4V ~ 24V	9.4V ~ 24V	9.4V ~ 24V	9.4V ~ 24V
Température de fonctionnement	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Colis/Caisse	WSOP16	WSOP16	WSOP16	WSOP16
Emballer	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)	Bande et bobine (TR)

Applications:

·Systèmes de distribution d'énergie

·Systèmes de contrôle moteur

·Alimentations DC-DC isolées

·Systèmes de contrôle d'éclairage

· Écrans plasma

·Onduleurs solaires et industriels

Description:

La famille de pilotes isolés Si823x combine deux pilotes indépendants et isolés dans un seul package. Les Si8230/1/3/4 sont des pilotes côté haut/côté bas, et les Si8232/5/6/7/8 sont des pilotes doubles. Des versions avec des courants de sortie de crête de 0,5 A (Si8230/1/2/7) et 4,0 A (Si8233/4/5/6/8) sont disponibles. Tous les pilotes fonctionnent avec une tension d'alimentation maximale de 24 V.

The Si823x drivers utilize Silicon Labs' proprietary silicon isolation technology, which provides up to 5 kVRMS withstand voltage per UL1577 and fast 60 ns propagation times. Driver outputs can be grounded to the same or separate grounds or connected to a positive or negative voltage. The TTL level compatible inputs with >Une hystérésis de 400 mV est disponible dans des configurations d'entrée de commande individuelle (Si8230/2/3/5/6/7/8) ou d'entrée PWM (Si8231/4). Une intégration élevée, un faible délai de propagation, une petite taille installée, une flexibilité et une rentabilité font de la famille Si823x la solution idéale pour une large gamme d'applications de commande de grille MOSFET/IGBT isolées.
